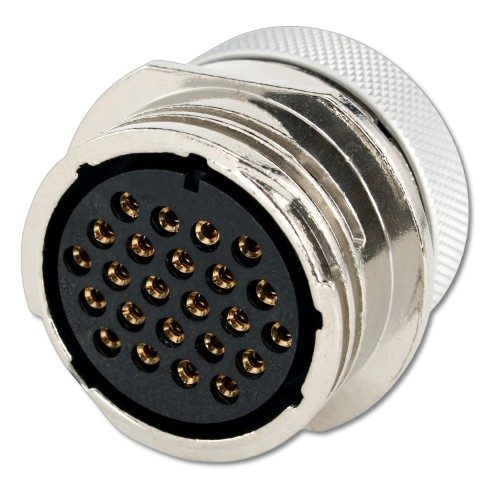

Kabelsteckdose Metall
Die Kabelsteckdose besteht aus einem Zink-Druckguss Gehäuse mit Vibrationssicherung und einem Kunststoff-Kontaktträger. Je nach Gehäusegröße sind bis zu zwei verschiedene Aufbauten möglich, die sich in Polzahl und Anordnung der Kontakte unterscheiden. Für maximale Flexibilität kann der Kontaktträger durch einfaches Drehen kodiert werden. Die Kabelsteckdose gibt es jeweils als Version mit Pin- oder Buchsenkontakten .
Detaillierte Informationen zu den verfügbaren Varianten und Anwendungsbeispielen finden Sie in unserem Toughcon Katalog.
Bestellhinweis:
Kontaktträgerhalter sind nicht im Standardlieferumfang enthalten, da bei Kabelsteckern in der Regel Endgehäuse verwendet werden.
Kontakte sind ebenfalls nicht im Lieferumfang enthalten. Bitte bestellen Sie diese separat, um den für Ihre Anwendung optimalen Drahtquerschnitt und die gewünschte Beschichtung auswählen zu können.
| Material | Zink-Druckguss vernickelt, PPO mit GF |
| Temperaturbereich | -55 °C bis +105 °C |
| Lieferumfang | Kabelsteckdose, Kontaktträger sowie Steckbereichsdichtung |
| Schutzart | IP65 |
| sorting | Produktnummer | Größe | max. Kontakte | ØA | B | C | VPE | auf Lager | Preis ab | Download |
|---|---|---|---|---|---|---|---|---|---|---|
| sorting |
TM1121-P04
|
11 | 4 Pins | 23,6 | 20,8 | 35,8 | 20 | 197 | 4,37 € | |
| sorting |
TM1121-S04
|
11 | 4 Buchsen | 23,6 | 20,8 | 29,5 | 20 | 286 | 4,51 € | |
| sorting |
TM1721-P09
|
17 | 9 Pins | 34,0 | 30.5 | 35,8 | 10 | 384 | 5,53 € | |
| sorting |
TM1721-S09
|
17 | 9 Buchsen | 34,0 | 30.5 | 29,5 | 10 | 253 | 5,67 € | |
| sorting |
TM1721-P14
|
17 | 14 Pins | 34,0 | 30.5 | 35,8 | 10 | 384 | 5,63 € | |
| sorting |
TM1721-S14
|
17 | 14 Buchsen | 34,0 | 30.5 | 29,5 | 10 | 253 | 5,32 € | |
| sorting |
TM2321-P24
|
23 | 24 Pins | 43,9 | 38,6 | 35,8 | 10 | 500 | 6,62 € | |
| sorting |
TM2321-S24
|
23 | 24 Buchsen | 43,9 | 38,6 | 29,5 | 10 | 396 | 6,86 € | |
| sorting |
TM2321-P37
|
23 | 37 Pins | 43,9 | 38,6 | 35,8 | 10 | 500 | 6,65 € | |
| sorting |
TM2321-S37
|
23 | 37 Buchsen | 43,9 | 38,6 | 29,5 | 10 | 396 | 7,17 € |
