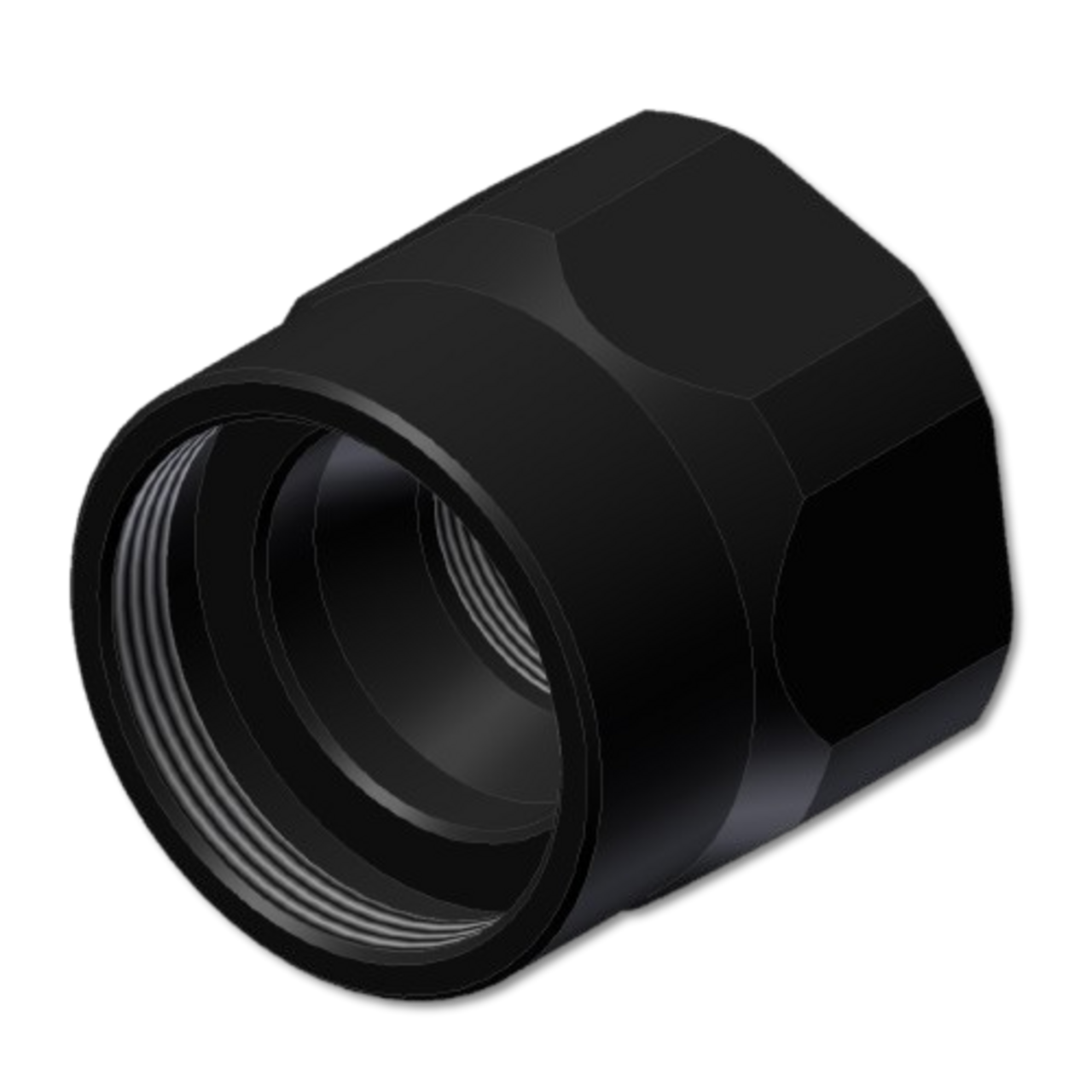

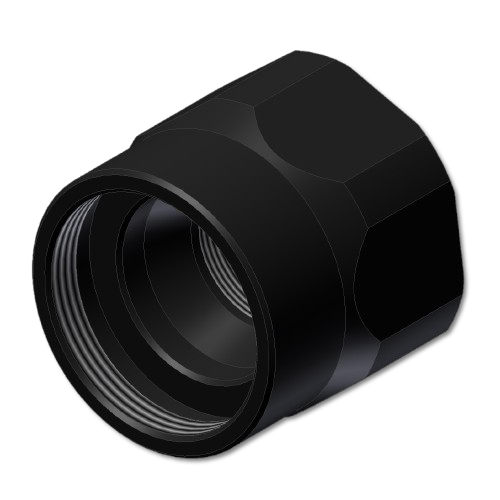

Endgehäuse PG-Gewinde Gr. 23 - TT238GA-PG16

3D-Modell anzeigen

Durch das Endgehäuse mit PG- bzw. M-Gewinde lassen sich weitere Bauteile auf den Toughcon-Stecker bzw. die Steckdose aufschrauben,wie z.B. Kabelverschraubungen, um das Spektrum der Einsatzmöglichkeiten zu erweitern.

PG- vs. Metrische Gewinde

MerkmalPG-Gewinde (Panzer-Gewinde)Metrisches Gewinde (M-Gewinde)
UrsprungDeutschland, frühes 20. JahrhundertInternationaler Standard (ISO)
MaßeinheitAngelehnt an alte ZollgrößenExakt metrisch (Millimeter)
BezeichnungPG 9, PG 13.5, PG 21 usw.M12, M16, M20 usw.
SteigungVariabel, nicht genormtFest definierte Steigungen
AußendurchmesserUnregelmäßig (z.B. PG 13.5 ≈ 20,4 mm)Exakt (z.B. M20 = 20,0 mm)
EinsatzgebietÄltere Industrieanlagen, ElektrotechnikModerne Maschinen, internationale Systeme
VorteilRobust, traditionell verbreitetPräzise, weltweit einheitlich
NachteilSchwammige Maßangaben, schwer kompatibelNormung zwingend, weniger "Toleranz"
Aktueller TrendWird zunehmend abgelöstDominanter Standard weltweit
Maßangaben in Millimeter, Downloads: CAD-Daten
Größe 23
Gewinde PG16
A 44,0
B 41,0
C 38,0
D 40,0
E 21,1
Download
ab 6,55 €
Preis zzgl. MwSt. und Versandkosten
ab 1  Stück  16,18 €
ab 20  Stück  14,67 €
ab 40  Stück  10,12 €
ab 100  Stück  8,33 €
ab 260  Stück  7,99 €
ab 500  Stück  7,59 €
ab 1000  Stück  7,14 €
ab 5000  Stück  6,55 €
Verfügbarkeit
122 auf Lager
weitere fortlaufend in Produktion
