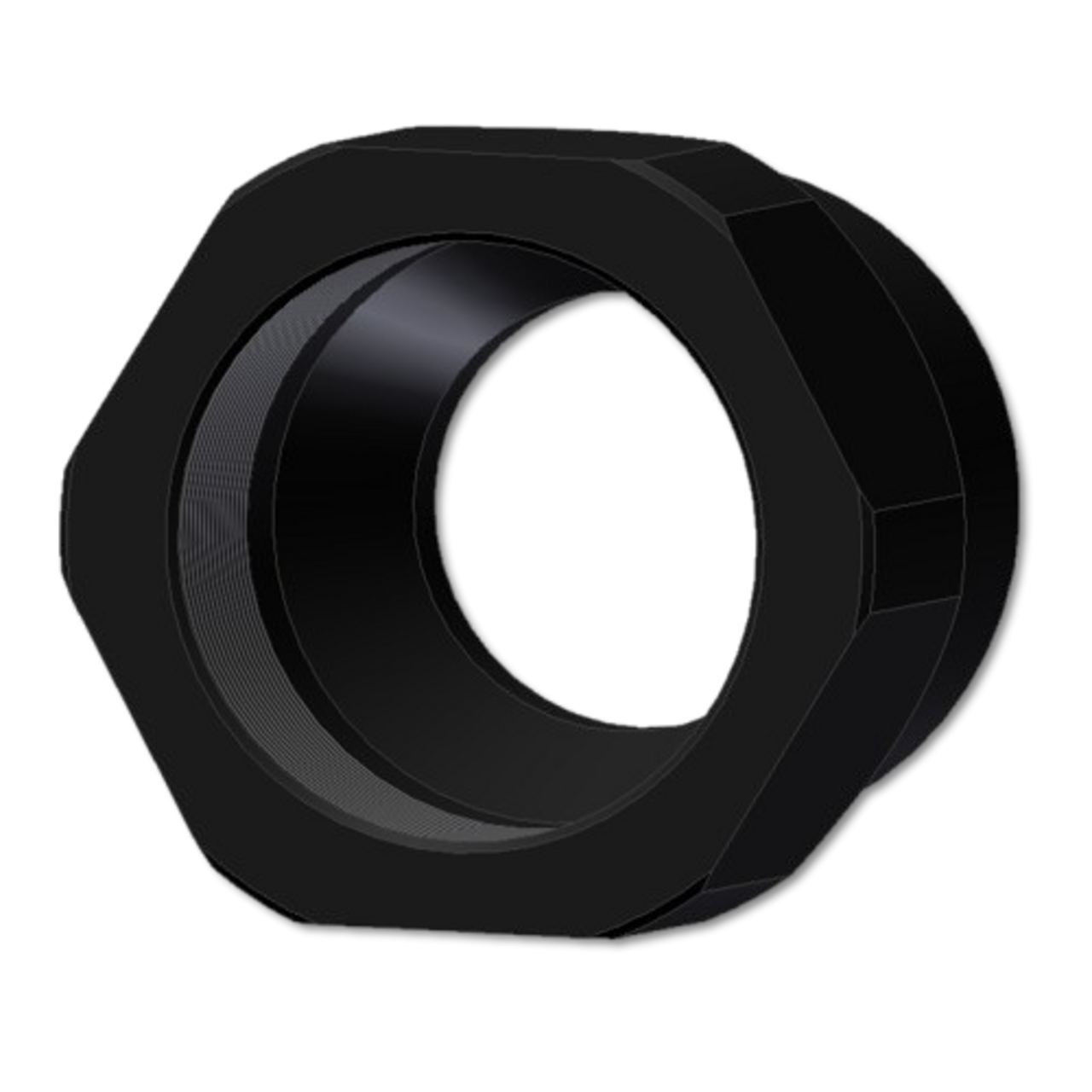

Endgehäuse PG-Gewinde Gr. 23 - TT238GA-PG29

3D-Modell anzeigen

Durch das Endgehäuse mit PG- bzw. M-Gewinde lassen sich weitere Bauteile auf den Toughcon-Stecker bzw. die Steckdose aufschrauben,wie z.B. Kabelverschraubungen, um das Spektrum der Einsatzmöglichkeiten zu erweitern.

PG- vs. Metrische Gewinde

MerkmalPG-Gewinde (Panzer-Gewinde)Metrisches Gewinde (M-Gewinde)
UrsprungDeutschland, frühes 20. JahrhundertInternationaler Standard (ISO)
MaßeinheitAngelehnt an alte ZollgrößenExakt metrisch (Millimeter)
BezeichnungPG 9, PG 13.5, PG 21 usw.M12, M16, M20 usw.
SteigungVariabel, nicht genormtFest definierte Steigungen
AußendurchmesserUnregelmäßig (z.B. PG 13.5 ≈ 20,4 mm)Exakt (z.B. M20 = 20,0 mm)
EinsatzgebietÄltere Industrieanlagen, ElektrotechnikModerne Maschinen, internationale Systeme
VorteilRobust, traditionell verbreitetPräzise, weltweit einheitlich
NachteilSchwammige Maßangaben, schwer kompatibelNormung zwingend, weniger "Toleranz"
Aktueller TrendWird zunehmend abgelöstDominanter Standard weltweit
Maßangaben in Millimeter, Downloads: CAD-Daten
Größe 23
Gewinde PG29
A 50,0
B 46,0
C 48,0
D 40,0
E 26,0
Download
ab 7,59 €
Preis zzgl. MwSt. und Versandkosten
ab 1  Stück  18,77 €
ab 20  Stück  17,01 €
ab 40  Stück  11,73 €
ab 100  Stück  9,66 €
ab 260  Stück  9,27 €
ab 500  Stück  8,80 €
ab 1000  Stück  8,28 €
ab 5000  Stück  7,59 €
Verfügbarkeit
17 auf Lager
weitere fortlaufend in Produktion
